42步进电机详细规格参数|42步进电机介绍
发布时间：2021-04-23 06:36:29
42步进电机介绍规格参数：
| 项目 | 技术参数 |
| 步距角 | 1.8° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%( 1KHz) |
| 温升 | 80℃Max.(额定电流，2相通电) |
| 环境温度 | -20°～ + 50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC/Min |
| 径向间隙 | 0.02mmMax.(450g负载) |
| 轴向间隙 | 0.08 mmMax.(450g负载) |
| 径向最大负载 | 28N(距法兰面20mm) |
| 轴向最大负载 | 10N |
42步进电机型号参数：
| 型号 | 接线方式 |
步距角 (度) |
额定电流 (A) |
相电阻 (Ω) |
相电感 (mH) | 保持转矩(N.M) | 转子惯量(g.c㎡) |
机身长 (mm) |
轴径 (mm) | 引线数 |
| 42HS02 | 1.8 | 1.68 | 1.65 | 3.20 | 0.36 | 57 | 39.50 | 5 | 4 | |
| 42HS03 | 串联 | 1.8 | 0.70 | 9.20 | 16.00 | 0.44 | 68 | 47.00 | 5 | 4or8 |
| 并联 | 1.40 | 2.30 | 4.00 | |||||||
| 42HS05 | 1.8 | 1.20 | 6.00 | 0.50 | 0.50 | 102 | 60.00 | 5 |
4 |
42步进电机介绍：
42mm系列两相混合式步进电机，基于业界先进的磁路设计方案。在选材上，采用耐高温永磁体和优质冷轧钢片制造，选用日本NMB或NSK轴承，电机表面经喷塑或铝壳密封处理。

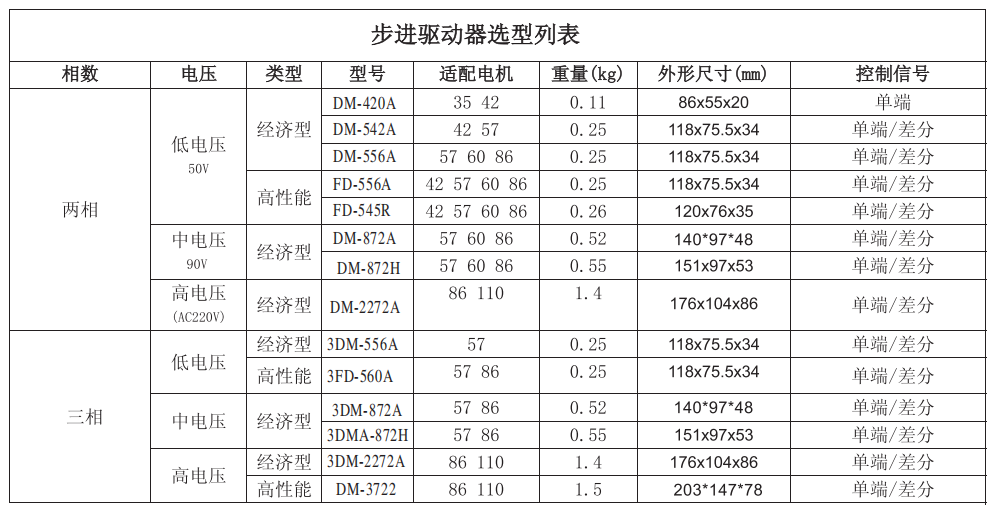

步进电机、步进驱动器选型列表
| 步进驱动器选型列表 | |||||||
| 相数 | 电压 | 类型 | 型号 | 适配步进电机 | 重量(kg) | 外形尺寸(mm) | 控制信号 |
| 两相 | 低电压50V | 经济型 | DM-420A | 35 42 | 0.1 | 86x55x20 | 单端 |
| DM-542A | 42 57 | 0.25 | 118x75.5x34 | 单端/差分 | |||
| DM-556A | 57 60 86 | 0.25 | 118x75.5x34 | 单端/差分 | |||
| 高性能 | FD-556A | 42 57 60 86 | 0.25 | 118x75.5x34 | 单端/差分 | ||
| FD-545R | 42 57 60 86 | 0.26 | 120x76x35 | 单端/差分 | |||
| 中电压90V | 经济型 | DM-872A | 57 60 86 | 0.52 | 140*97*48 | 单端/差分 | |
| DM-872H | 57 60 86 | 0.55 | 151x97x53 | 单端/差分 | |||
| 高电压(AC220V | 经济型 | DM-2272A | 86 110 | 1.4 | 176x104x86 | 单端/差分 | |
| 三相 | 低电压 | 经济型 | 3DM-556A | 57 | 0.25 | 118x75.5x34 | 单端/差分 |
| 高性能 | 3FD-560A | 57─86 | 0.25 | 118x75.5x34 | 单端/差分 | ||
| 中电压 | 经济型 | 3DM-872A | 57─86 | 0.52 | 140*97*48 | 单端/差分 | |
| 3DMA-872H | 57─86 | 0.55 | 151x97x53 | 单端/差分 | |||
| 高电压 | 经济型 | 3DM-2272A | 86 110 | 1.4 | 176x104x86 | 单端/差分 | |
| 高性能 | DM-3722 | 86 110 | 1.5 | 203*147*78 | 单端/差分 | ||
