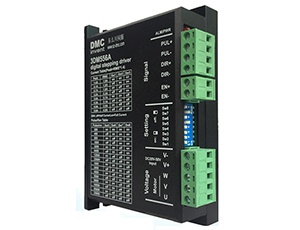

3DM556A三相步进驱动器

型号:3DM556A
名称:3DM556A三相步进驱动器
简介:
3DM556A型驱动器,具有更低的电机发热、运行噪声和更高的平稳性,以及更低的成本,主要驱动57型三相混合式步进电机。其微步细分数有15种,最大步数为25000Pulse/rev;其工作峰值电流范围为1.4A-5.6A,输出电流共有8档,电流的分辨率约为0.7A;具有自动半流,过压和过流保护等功能。本驱动器为直流供电,建议工作电压范围为24VDC-36VDC,电压不超过50VDC,不低于20VDC。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载

驱动器功能:
驱动器功能 | 操作说明 |
微步细分设定 | 由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有15档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请驱动器面版图说明。 |
输出电流设定 | 由 SW1-SW3 三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请驱动器面版图说明。 |
自动半流功能 | 用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半,on表示静态电流与动态电流相同。一般用途中应将 SW4 设成 off,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减至36%。 |
信号接口 | PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。 |
电机接口 | U,V,W接步进电机 U V W端。当任意两相绕组调换时,可使电机方向反向。 |
电源接口 | 采用直流电源供电,工作电压范围建议为20-40VDC,电源功率大于100W。 |
指示灯 | 驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。 |
安装说明 | 驱动器的外形尺寸为:118×75.5×34mm,安装孔距为112mmmm。既可以卧式和立式安装,建议采用立式安装。安装时,应使其紧贴在金属机柜上以利于散热。 |
工作电流:
输出电流 | 参考电流 | SW1 | SW2 | SW3 |
2.40A | 1.70A | on | on | on |
3.08A | 2.18A | off | on | on |
3.77A | 2.66A | on | off | on |
4.45A | 3.15A | off | off | on |
5.14A | 3.63A | on | on | off |
5.83A | 4.12A | off | on | off |
6.52A | 4.60A | on | off | off |
7.20A | 5.10A | off | off | off |
微步设定:
步数/转 | SW5 | SW6 | SW7 | SW8 |
400 | off | on | on | on |
800 | on | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | on | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
25000 | off | off | off | off |
