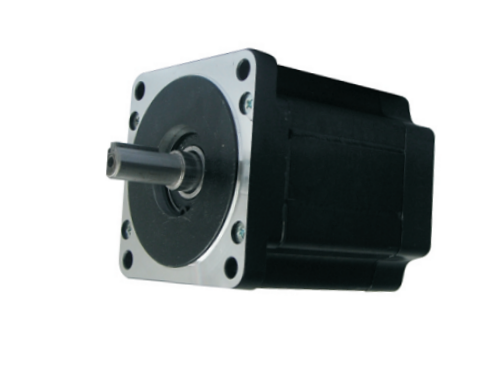

86mm三相混合式步进
型号：86mm
名称：86mm三相混合式步进
简介：
86mm系列三相混合式步进电机，基于业界先进的磁路设计方案。在选材上，采用耐高温永磁体和优质冷轧钢片制造，选用日本NMB或NSK轴承，电机表面经喷塑或铝壳密封处理。
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
| 项目 | 技术参数 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空载） |
| 电阻精度 | ±10%（@20°） |
| 电感精度 | ±20%( 1KHz) |
| 温升 | 80℃Max.(额定电流，2相通电) |
| 环境温度 | -20°～ + 50℃ |
| 绝缘电阻 | 100MΩMin.500VDC |
| 耐压 | 500VAC一分钟 |
| 径向间隙 | 0.2mmMax.(450g负载) |
| 轴向间隙 | 0.8 mmMax.(450g负载) |
| 径向最大负载 | 220N（距法兰面20mm） |
| 罪行重大负载 | 60N |
型号参数：
| 型号 | 步距角(度) | 额定电压（V） | 额定电流(A) | 相电阻 (Ω) | 相电感 (mH) | 保持转矩(N.M) | 转子惯量(g.c㎡) | 机身长 (mm) | 轴径 (mm) | 引线数 |
| 863S22 | 1.2 | 325 | 1.75 | 4.25 | 12.3 | 2.26 | 1120 | 67 | 12 | 6 |
| 863S42 | 1.2 | 40 | 5.8 | 0.97 | 3.2 | 4.18 | 2320 | 97 | 12 | 6 |
| 863S42H | 1.2 | 325 | 2 | 5.8 | 21 | |||||
| 863S68 | 1.2 | 40 | 5.2 | 1.8 | 8 | 6.78 | 3300 | 127 | 12 | 6 |
| 863S68H | 1.2 | 325 | 2.25 | 9 | 39 |
●双极性 1.2°
●机座号：86
●保持转矩：2.26~6.78N.M
●输出转矩大 ，高转速
●电机发热小，噪音低，效率高
●高速停止平稳快速，无零速振荡运行平稳，振动噪声小
●响应速度快，适合频繁启停的场合

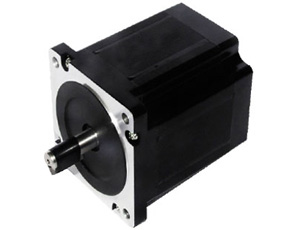

86mm三相混合式步进电机
