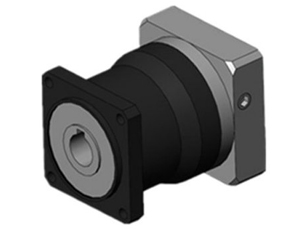

DCK60步进减速机
型号：ZCK60
名称：DCK60步进减速机
简介：
- 规格参数
- 产品特点
- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
参数：
| 级数 | 单级 | 双级 | ||||||||||||
| 减速比（i） | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
| 额定输出力矩2n（Nm） | 15.8 | 25.5 | 27.5 | 19.2 | 12.0 | 28.0 | 29.5 | 29.5 | 31.5 | 29.5 | 31.5 | 29.5 | 31.5 | 22.5 |
| 最大输出力矩T 2not （Nm） | 31.6 | 51.0 | 55.0 | 38.4 | 24.0 | 56.0 | 59.0 | 59.0 | 63.0 | 29.5 | 63.0 | 59.0 | 63.0 | 45.0 |
| 转动惯量j1(kgc㎡) | 0.28 | 0.22 | 0.20 | 0.18 | 0.17 | 0.20 | 0.17 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.15 | 0.15 |
| 级数 | 三级 | ||||||||||||
| 减速比（i） | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
| 额定输出力矩T 2n(Nm) | 35.0 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 37.0 | 40.0 | 27.0 | 17.2 |
| 最大输出力矩T 2not （Nm） | 70.0 | 71.0 | 71.0 | 71.0 | 77.0 | 71.0 | 77.0 | 71.0 | 77.0 | 74.0 | 80.0 | 54.0 | 34.4 |
| 转动惯量j1(kgc㎡) | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 | 0.10 |
| 级数 | 单级 | 双级 | 三级 | |||
| 额定输入转速n 1N(rpm) | 4000 | 4000 | 4000 | |||
| 最大输入转速n 1B(rpm) | 8000 | 8000 | 8000 | |||
| 最大容许径向力F 2rb(N) | 1900 | 2400 | 4100 | |||
| 最大容许轴向力F 2aB（N） | 450 | 640 | 1300 | |||
| 空载力矩（Nm） | 约0.6 | 约0.3 | 0.3约 | |||
| 满载效率（%） | 96 | 94 | 90 | |||
| 回程间隙（arcmin） | 精密侧隙＜3 | 标准侧隙＜8 | 精密侧隙＜5 | 标准侧隙＜10 | 精密侧隙＜8 | 标准侧隙＜12 |
| 噪音（dB） | ≤58 | ≤58 | ≤58 | |||
| 重量（kg） | 1.2 | 1.5 | 1.8 | |||
| 平均寿命（h） | >20000 | |||||
| 抗扭刚性（Nm/amin） | …… | |||||
| 润滑油 | 长效润滑 | |||||
| 旋转方向 | 输入输出同向 | |||||
| 保护等级 | IP65 | |||||
| 安装方式 | 任意 | |||||
●减速比（i=Nin/Nout）。
●减速机回程间隙是在受力2%的额定输出力矩T2N下测得。
●最大容许径向力/轴向力：单级在输出转速为100rpm时，双级在输出转速为50rpm时，三级在输出转速为10rpm时，作用于输出轴中心位置（1/2轴长处）所测得允许径向力及轴向力。
●噪声值是在额定输入转速 1N=3000rpm且无负载下测得。
●减速机寿命是在额定负载下，连续运转的时间。
●配电机尺寸：电机不同，与之匹配的尺寸将有所变化，适配器将不同。本公司减速机能与任何电机匹配安装。
●转动惯量：指减速机输入端启动需要的惯量值，样本上均指输入轴径为Ø14时的结果。
