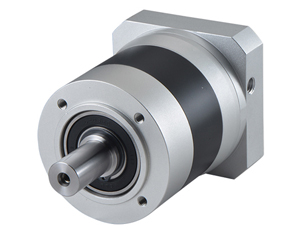

DCE85精密行星减速机
型号：DCE85
名称：DCE85精密行星减速机
简介：
- 规格参数
- 产品特点

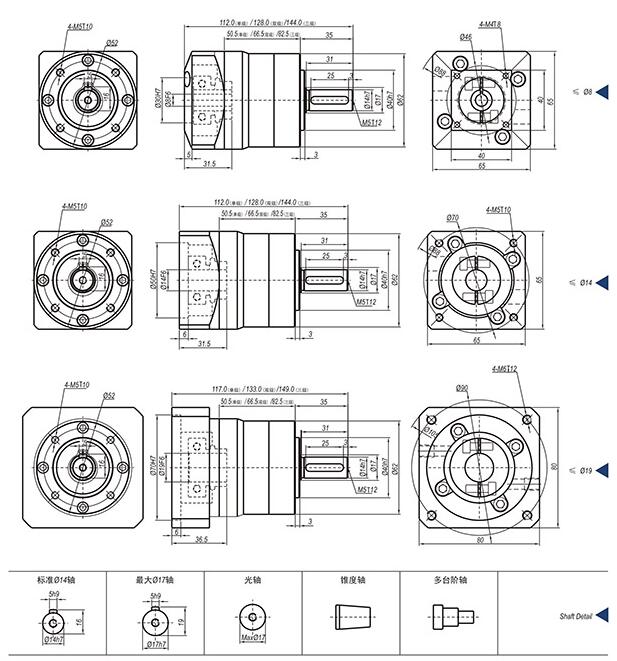

- 产品尺寸图
- 匹配产品
- 应用领域
- 资料下载
参数：
| 级数 | 单级 | 双级 | ||||||||||||
| 减速比（i） | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
| 额定输出力矩2n（Nm） | 60.0 | 88.0 | 95.0 | 66.0 | 40.0 | 98.0 | 98.0 | 98.0 | 105.0 | 98.0 | 105.0 | 98.0 | 105.0 | 75.0 |
| 最大输出力矩T 2not （Nm） | 120.0 | 176.0 | 190.0 | 132.0 | 80.0 | 196.0 | 196.0 | 196.0 | 210.0 | 196.0 | 210.0 | 196.0 | 210.0 | 150.0 |
| 转动惯量j1(kgc㎡) | 0.72 | 0.52 | 0.45 | 0.41 | 0.35 | 0.72 | 0.52 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 |
| 级数 | 三级 | ||||||||||||
| 减速比（i） | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
| 额定输出力矩T 2n(Nm) | 125.0 | 12.5 | 135.5 | 125.5 | 135.5 | 125.0 | 135.0 | 125.0 | 135.0 | 125.0 | 135.0 | 93.0 | 58.0 |
| 最大输出力矩T 2not （Nm） | 250.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 250.0 | 270.0 | 186.0 | 116.0 |
| 转动惯量j1(kgc㎡) | 0.45 | 0.45 | 0.45 | 0.41 | 0.41 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 |
| 级数 | 单级 | 双级 | 三级 | |||
| 额定输入转速n 1N(rpm) | 3500 | 3500 | 3500 | |||
| 最大输入转速n 1B(rpm) | 6000 | 6000 | 6000 | |||
| 最大容许径向力F 2rb(N) | 1050 | 1300 | 1500 | |||
| 最大容许轴向力F 2aB（N） | 850 | 1100 | 1300 | |||
| 空载力矩（Nm） | 约0.7 | 约0.4 | 约0.3 | |||
| 满载效率（%） | 96 | 94 | 90 | |||
| 回程间隙（arcmin） | 精密侧隙＜3<> | 标准侧隙＜8<> | 精密侧隙＜5<> | 标准侧隙＜10<> | 精密侧隙＜8<> | 标准侧隙＜12<> |
| 噪音（dB） | ≤60 | ≤60 | ≤60 | |||
| 重量（kg） | 2.5 | 3.1 | 3.7 | |||
| 平均寿命（h） | >20000 | |||||
| 抗扭刚性（Nm/amin） | 7.5 | |||||
| 润滑油 | 长效润滑 | |||||
| 旋转方向 | 输入输出同向 | |||||
| 保护等级 | IP65 | |||||
| 安装方式 | 任意 | |||||
●减速比（i=Nin/Nout）。
●减速机回程间隙是在受力2%的额定输出力矩T2N下测得。
●最大容许径向力/轴向力：单级在输出转速为100rpm时，双级在输出转速为50rpm时，三级在输出转速为10rpm时，作用于输出轴中心位置（1/2轴长处）所测得允许径向力及轴向力。
●噪声值是在额定输入转速 1N=3000rpm且无负载下测得。
●减速机寿命是在额定负载下，连续运转的时间。
●配电机尺寸：电机不同，与之匹配的尺寸将有所变化，适配器将不同。本公司减速机能与任何电机匹配安装。
●转动惯量：指减速机输入端启动需要的惯量值，样本上均指输入轴径为Ø19时的结果。
